Einparksystem mit 4 Sensoren für Front- oder Heckmontage und LED-Display (PTS411M21)

Name: Einparksystem mit 4 Sensoren für Front- oder Heckmontage und LED-Display (PTS411M21)
SKU: 70007
Price: 199.00 EUR
Availability: InStock

199,00 € inkl.

Enthält 19% MwSt.

zzgl. Versand

Lieferzeit: ca. 3-4 Werktage

Auf Wunschliste

Artikelnummer: 70007 Kategorien: Auto, PDC Einparkhilfe

Beschreibung

Beschreibung

Heck-Einparksystem mit Ultraschall-Sensorik von STEELMATE mit 4 schwarzen Sensoren (lackierbar). Durch die Erkennung und Ignorieren von Anhängerkupplung, Ersatzrad und anderen festen Heckaufbauten ist das Einparksystem universell nachrüstbar. Die Sensoren sind mit 18,4 mm Durchmesser sehr klein und tragen durch einen sehr flachen Rand nur geringfügig auf. Auch bei starken Regen arbeitet das System zuverlässig.

Aktiviert wird das System beim Einlegen des Rückwärtganges. Nach einem kurzen Selbstest signalisiert das System ein Hindernis in 4 verschiedenen Signalstufen. Das Display stellt den Abstand zum Hindernis über eine LED-Reihe, sowie die Position (links, rechts, gleichmäßig) dar. Die akustische Warnung wird intensiver, je mehr sich das Fahrzeug auf das Hindernis zu bewegt. Die LED-Anzeige wird gut sichtbar auf dem Armaturenbrett befestigt.

Funktionen:

4 Sensoren für die Heckmontage
schnelle Erkennung von Hindernissen

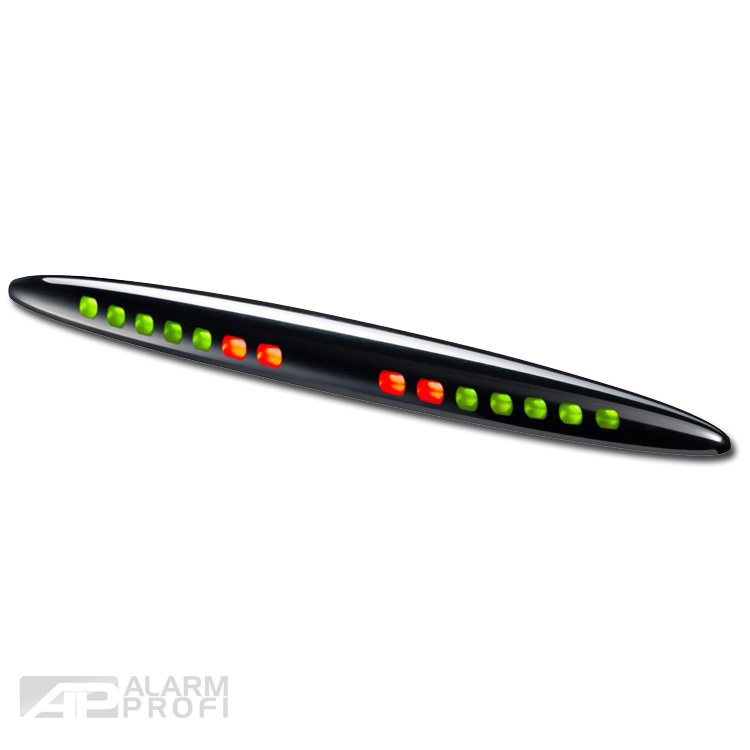

2-farbiges LED-Display in flacher Bauform
unterschiedliche Signaltöne warnen vor näher kommenden Hindernissen
komplette Erfassung des Bereiches hinter dem Fahrzeug
bei Hindernissen unter 30 cm Entfernung wird ein Dauerton erzeugt
Selbsttest mit Erkennung defekter und nicht korrekt installierter Sensoren
Abstrahlwinkel von 110°

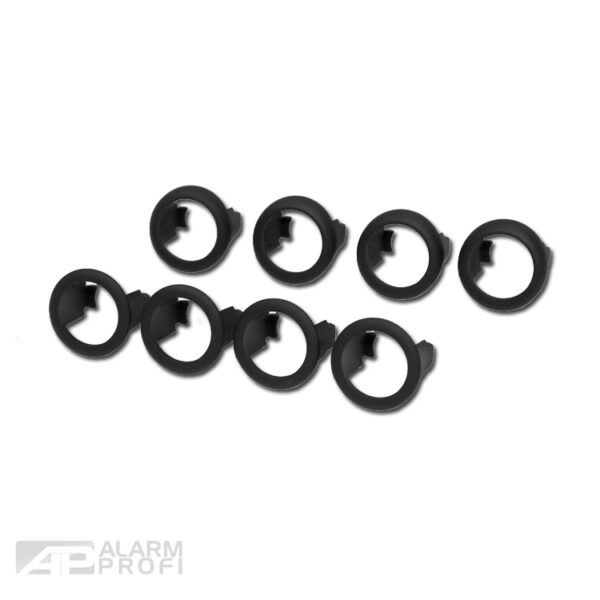

Winkeladapter von 0°, 4°, 10° im Lieferumfang enthalten

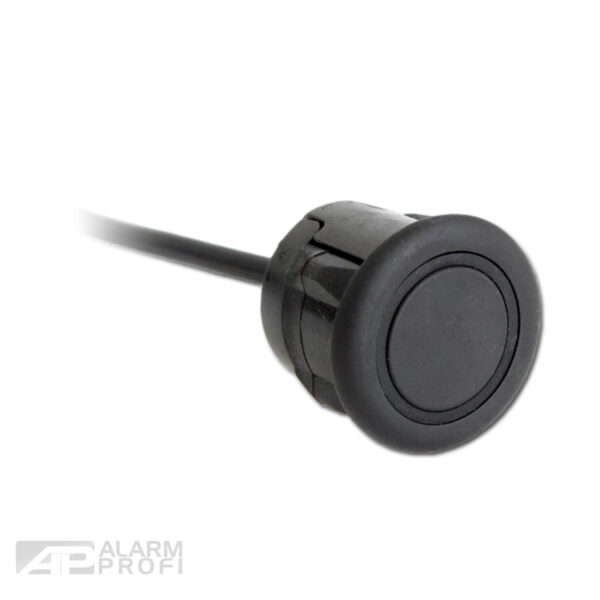

Durchmesser des Sensors 18,4 mm
Durchmesser der Bohrung 18,7 – 19 mm
Sensor mit 10 cm Anschlusskabel und wasserdichter lösbarer Verbindung zum Kabelbaum
Einstellmöglichkeit der Sensoren um z.B. Aufbauten oder Anhängerkupplung zu ignorieren

Technische Daten:

Spannung: 9 – 16 V Gleichspannung
Stromaufnahme: 250 mA
Erfassungsbereich: 0.3 – 2.5 m
Temperaturbereich: -40 – +80° C
Buzzer Lautstärke im Display: 70 – 90 db
Abmaße LED-Display L x B x H: 125 x 15 x 12 mm
Sensor Durchmesser: 18,4 mm
Kabellänge vom Steuerteil zum Sensor: 2,2m
Zulassung: E4 (10R-02 1424)

Lieferumfang:

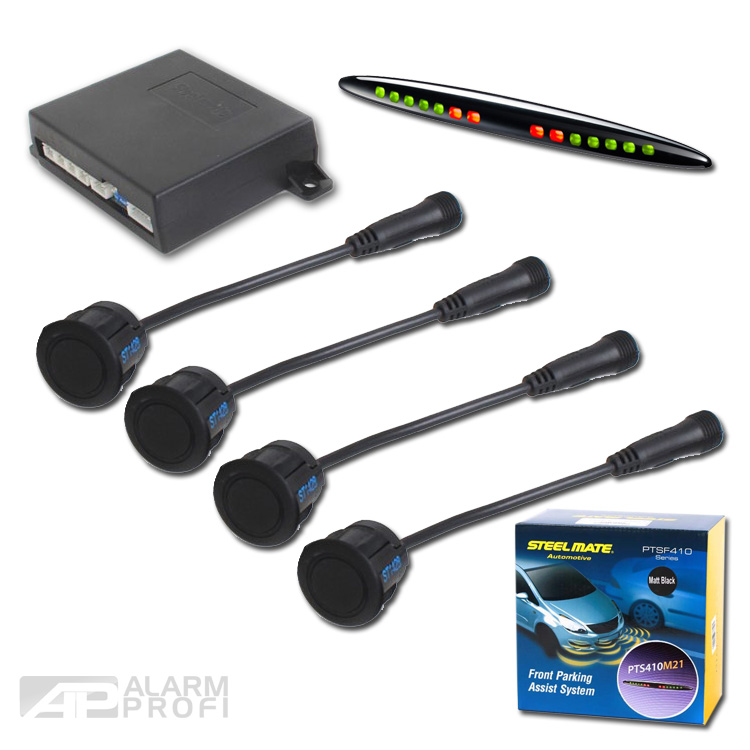

Haupteinheit, 4 Sensoren, Kabelsatz, LED-Display, 8 zusätzliche Adapterwinkel, Kabelverlängerung, Befestigungsmaterial, Bohraufsatz für Sensoren
