Einfaches Einparksystem mit Ultraschall-Sensorik – für vorne oder hinten (PTS411EX)

Name: Einfaches Einparksystem mit Ultraschall-Sensorik - für vorne oder hinten (PTS411EX)
SKU: 70001
Price: 149.00 EUR
Availability: InStock

149,00 € inkl.

Enthält 19% MwSt.

zzgl. Versand

Lieferzeit: ca. 3-4 Werktage

Auf Wunschliste

Artikelnummer: 70001 Kategorien: Auto, PDC Einparkhilfe

Beschreibung

Beschreibung

Einparksystem mit Ultraschall-Sensorik von STEELMATE mit 4 schwarzen lackierbaren Sensoren. Das System ist zum Einbau für den Heck- oder Fronteinbau geeignet. Durch die Erkennung und Ignorieren von Anhängerkupplung, Ersatzrad und anderen Anbauten ist das Einparksystem universell nachrüstbar. Die Sensoren sind mit 14 mm Durchmesser sehr klein und tragen durch einen sehr flachen Rand nur geringfügig auf. Auch bei starken Regen arbeitet das System zuverlässig.

Aktiviert wird das System beim Einlegen des Rückwärtgangs bzw. beim Betätigen der Fußbremse (Fronteinbau). Nach einem kurzen Selbstest signalisiert das System ein Hindernis in 4 verschiedenen Signalstufen. Die akustische Warnung wird intensiver, je mehr sich das Fahrzeug auf das Hindernis zu bewegt.
Funktionen

4 Sensoren für die Heckmontage oder Frontmontage
schnelle Erkennung von Hindernissen
unterschiedliche Signaltöne warnen vor näher kommenden Hindernissen
komplette Erfassung des Bereiches hinter dem Fahrzeug
bei Hindernissen unter 30 cm Entfernung wird ein Dauerton erzeugt
Selbsttest mit Erkennung defekter und nicht korrekt installierter Sensoren
Abstrahlwinkel von 110°

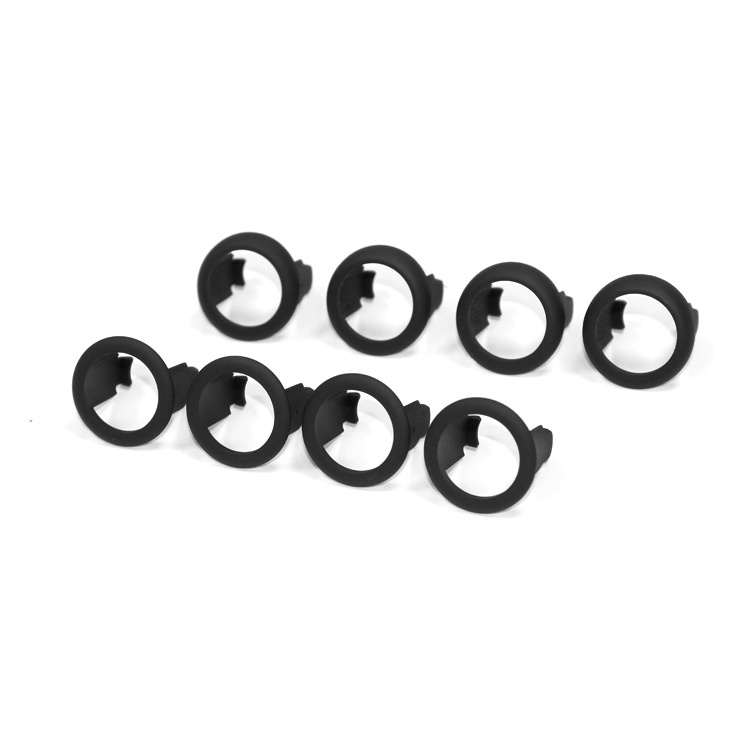

Winkeladapter von 0°, 4°, 10° im Lieferumfang enthalten
Durchmesser des Sensors 14 mm
Durchmesser der Bohrung 18,8 – 19 mm
Sensor mit 10 cm Anschlusskabel und wasserdichter lösbarer Verbindung zum Kabelbaum
Einstellmöglichkeit der Sensoren um z.B. Aufbauten oder Anhängerkupplung zu ignorieren

Technische Daten:

Spannung: 9 – 27V Gleichspannung
Stromaufnahme: < 250 mA
Erfassungsbereich: Heckeinbau 0.3 – 2.6 m / Fronteinbau 0.3 – 1.0 m
Temperaturbereich: -40 – +80° C
Buzzer Lautstärke: 70- 90 db
Zulassung: E13 10R-05-14441

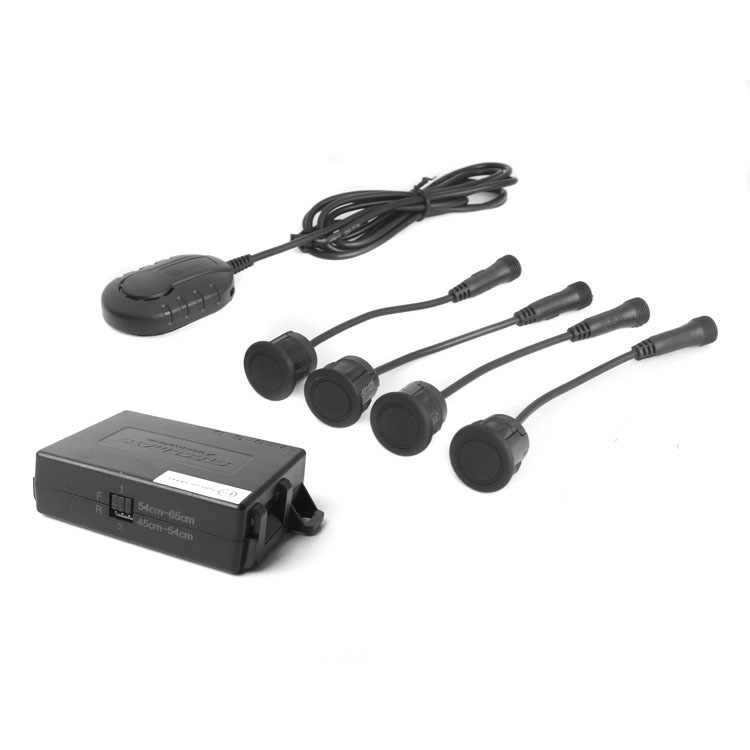

Lieferumfang: Haupteinheit, 4 Sensoren, Kabelsatz, Signalgeber, 8 zusätzliche Adapterwinkel, Kabelbinder, Befestigungsmaterial, Bohraufsatz für Sensoren, Betriebsanleitung, Display (Modell M21)

Verfügbare Downloads und Anleitung:

Download Anleitung PTS411: Download
