OBD-Schutz
Eine der hauptsächlich angewendeten Methoden beim Fahrzeugdiebstahl ist die unerlaubte Verbindung mit der Diagnosebuchse (OBD-II On-Board-Diagnose) und die Manipulation der Fahrzeug-Software.
Beschreibung
Eine der hauptsächlich angewendeten Methoden beim Fahrzeugdiebstahl ist die unerlaubte Verbindung mit der Diagnosebuchse (OBD-II On-Board-Diagnose) und die Manipulation der Fahrzeug-Software. Dabei wird versucht, den Diebstahlschutz und Wegfahrsperre des Fahrzeugs zu umgehen. Der OBD-II-Anschluss befindet sich leicht zugänglich im Inneren des Fahrzeugs und Eindringlinge können sich problemlos darüber mit dem Bordnetzgerät verbinden. Wenn Sie Zugang zur Steuerelektronik haben, können Sie die Standardsoftware des Fahrzeugs manipulieren. Dadurch ist zum Beispiel ein Umgehen der originalen Wegfahrsperre möglich um den Motor zu Starten und das fahrzeug zu entwenden.

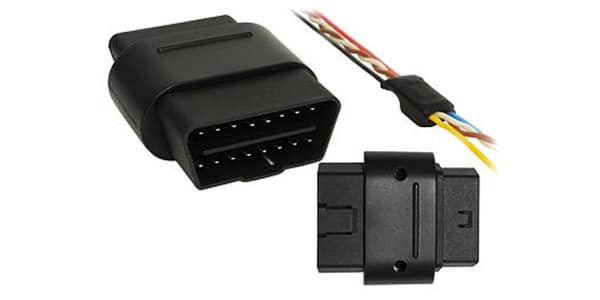

Das OBD BLOCK-System schützt den Diagnoseanschluss des Fahrzeugs vor unbefugtem Zugriff. OBD BLOCK besteht aus einem Adapterstecker und einem Unterbrecher. Adapter und Unterbrecher sind aufeinander abgestimmt, dass nur mit dem passenden Adapter der Diagnoseanschluss frei gegeben wird.
Der Unterbrecher ist sehr klein und wird nach der Installation einfach im Kabelbaum eingebunden. Somit ist es für einen Dieb nur mit erhöhtem Aufwand möglich, die Ursache der Unterbrechung zu finden. Der Vorteil des OBD-BLOCK gegenüber anderen Sicherheitsmaßnahmen, wie OBD-Verlegung oder Verlängerung des ODB-Steckers bzw. mechanisches Blocken des Steckers, ist der verdeckte Einbau. Ein Dieb sieht nicht, wie und wo die OBD-Schnittstelle außer Kraft gesetzt wurde.
Verfügbare Downloads und Anleitung:
Download Anleitung OBD Block: Download
Quick Comparison
| Settings | OBD-Schutz remove | Neigungssensor remove | Trigas-Zusatzsensor remove | AMPIRE Autoalarmanlage für CAN-Bus 3901 (Standard CAN) remove | CAN Bus Auto Alarmanlage remove | Funk-Bewegungsmelder remove |
|---|---|---|---|---|---|---|
| Name | OBD-Schutz remove | Neigungssensor remove | Trigas-Zusatzsensor remove | AMPIRE Autoalarmanlage für CAN-Bus 3901 (Standard CAN) remove | CAN Bus Auto Alarmanlage remove | Funk-Bewegungsmelder remove |
| Image | |  |  |  |  |  |
| SKU | 20020 | 20005 | 20007 | 10003 | 10001 | 20008 |
| Rating | ||||||
| Price | 129,00 € inkl. | 49,00 € inkl. | 49,00 € inkl. | 279,00 € inkl. | UVP: 233,00 € inkl. | UVP: 94,00 € inkl. |
| Stock | ||||||
| Availability | ||||||
| Add to cart | ||||||
| Content | Eine der hauptsächlich angewendeten Methoden beim Fahrzeugdiebstahl ist die unerlaubte Verbindung mit der Diagnosebuchse (OBD-II On-Board-Diagnose) und die Manipulation der Fahrzeug-Software. Dabei wird versucht, den Diebstahlschutz und Wegfahrsperre des Fahrzeugs zu umgehen. Der OBD-II-Anschluss befindet sich leicht zugänglich im Inneren des Fahrzeugs und Eindringlinge können sich problemlos darüber mit dem Bordnetzgerät verbinden. Wenn Sie Zugang zur Steuerelektronik haben, können Sie die Standardsoftware des Fahrzeugs manipulieren. Dadurch ist zum Beispiel ein Umgehen der originalen Wegfahrsperre möglich um den Motor zu Starten und das fahrzeug zu entwenden. Das OBD BLOCK-System schützt den Diagnoseanschluss des Fahrzeugs vor unbefugtem Zugriff. OBD BLOCK besteht aus einem Adapterstecker und einem Unterbrecher. Adapter und Unterbrecher sind aufeinander abgestimmt, dass nur mit dem passenden Adapter der Diagnoseanschluss frei gegeben wird. Der Unterbrecher ist sehr klein und wird nach der Installation einfach im Kabelbaum eingebunden. Somit ist es für einen Dieb nur mit erhöhtem Aufwand möglich, die Ursache der Unterbrechung zu finden. Der Vorteil des OBD-BLOCK gegenüber anderen Sicherheitsmaßnahmen, wie OBD-Verlegung oder Verlängerung des ODB-Steckers bzw. mechanisches Blocken des Steckers, ist der verdeckte Einbau. Ein Dieb sieht nicht, wie und wo die OBD-Schnittstelle außer Kraft gesetzt wurde. Verfügbare Downloads und Anleitung: Download Anleitung OBD Block: Download | Der Neigungssensor ist als Abschleppschutz und zum Absichern der Felgen eine nützliche Erweiterung Ihrer Alarmanlage. Der Sensor speichert die Lage des Fahrzeuges beim Schärfen der Alarmanlage. Wird der Neigungssensor ohne Alarmsystem verbaut, wird die Lage beim Ausschalten der Fahrzeugzündung überwacht. Sobald sich das Fahrzeug um mehr als 1 Grad neigt, ertönt der Alarm, aktiviert durch den Sensor. Dieser ist rein elektronisch gesteuert und kommt so ganz ohne mechanische Verschleißteile aus. Das Gehäuse ist Spritzwasser geschützt und somit auch für die Montage im Motorrad geeignet. Lieferung: Sensor mit 1,5 m Anschlusskabel und deutscher Anleitung Verfügbare Downloads und Anleitung: Download Anleitung Neigungssensor NS2: Download | Gassensor zur Erweiterung des TriGasAlarm Alarms um eine weitere Überwachungsmöglichkeit. Dieser Sensor wird einfach an den vorhanden Gas-Sensor mittels Stecker angeschlossen. Er überwacht 2 getrennte Bereiche im Wohnmobil bzw. kann auch direkt zum Schlafplatz verlegt werden. Egal wo eine Gas erkannt wird, ertönt die Warnmeldung über den Hauptsensor akustisch und optisch. Verfügbare Downloads und Anleitung: Download Anleitung Gas Alarm Sensor: Download | Standardmäßig wird diese Alarmanlage ohne die zugehörige Software ausgeliefert.
Geben Sie uns gerne bei der Bestellung bereits Autohersteller, Fahrzeugtyp und
Baujahr an – wir laden Ihnen kostenlos die passende Software auf das
Alarmsystem und liefern ein Anschlussdiagramm vom Auto mit dazu.
Einbau zu komplex? Verzichten Sie nicht
auf ein notwendiges Alarmsystem! Die Ampire CAN-Bus Alarmanlagen werden über
den fahrzeugeigenen CAN Datenbus der Komfortelektronik geschärft und mit allen
alarmspezifischen Informationen versorgt, wodurch die Montagekosten im
Vergleich zu herkömmlichen Systemen deutlich günstiger sind. Außerdem steuern die
CAN-Bus Alarmanlagen von Ampire auch die Blinker und Komfortschließung
automatisch an, sofern dies vom Auto unterstützt wird. Denn im Gegensatz zu den
meisten günstigeren CAN-Bus Alarmanlagen auf dem Markt, können Ampire CAN-Bus
Alarmanlagen auf den Datenbus nicht nur Informationen auslesen, sondern auch
Befehle schreiben.
(http://www.directechs.com/)
AUSSTATTUNG
- Schärfen/Entschärfen nur mit den werkseitigen Original-Fernbedienungen oder
Komfortschlüssel
- Keine Entschärfung durch Aufbruch am Türschloss oder Kofferraumschloss
- Blink-LED mit integriertem Servicetaster ermöglich Ihnen die Diagnose,
Bedienung Programmierung
- Integrierter 2-Stufen Schocksensor mit Vorwarnung warnt bei Aufbrüchen oder
Parkrempler
- Kein Fehlalarm bei ferngesteuerter Kofferraumöffnung oder aktivierter
Standheizung bzw. Motorfernstart
- Notentschärfung und Servicemodus jederzeit und sicher möglich bei defekter
Funk-Fernbedienung
- Inklusive Hochstrom Wegfahrsperrenrelais zur sicheren Anlasserunterbrechung
(http://thatcham.org/)
ALARMZONEN
Die Ampire CAN-Bus Alarmanlage sichert Ihr Fahrzeug über 6 separate Alarmzonen
optimal ab. Mit der Anti-Fehlalarm-Funktion werden einzelne Zonen bei einer
Fehlfunktion automatisch deaktiviert. Der Langzeitspeicher ermöglicht Ihnen
jederzeit die beiden Alarmzonen auszulesen die als letztes einen Alarm
ausgelöst haben.
- Alarmzone 1: Auslösung beim Öffnen der Motorhaube/Kofferraum (über CAN)
- Alarmzone 2: Auslösung durch starke Stöße über den integrierten Schocksensor
(Empfindlichkeit einstellbar)
- Alarmzone 3: Auslösung beim Öffnen der Türen (über CAN)
- Alarmzone 4: Auslösung über optionalen Sensor (analog)
- Alarmzone 5: Auslösung beim Einschalten der Zündung (über CAN)
- Alarmzone 6: Auslösung über optionalen Alarmkontakt (analog)
Vorwarnungen durch leichte Stöße (über den integrierten Schocksensor) oder
durch den optionalen Sensor werden nicht als Alarmzone abgeschaltet.
MOTORRAUM-SIRENE
Diese ultrakompakte Sirene 514LN mit Ferrit-Magnet ist die beste und lauteste
Sirene in unserem Programm mit 121dB Schalldruck. Die spritzwassergeschützte
Sirene hat 6 verschiedene Sirenentöne die nacheinander wiedergegeben werden und
alle 5 Sekunden wechseln. Werkseitig ist die Alarmdauer auf 30 Sekunden
voreingestellt und kann vom Benutzer auf 60 Sekunden verlängert werden.
- Schalldruck (SPL): 121dB (1 Meter Abstand)
- Magnetmaterial: Ferrit
- Stromaufnahme bei Alarm: 1200mA
- Anzahl der verschiedenen Sirenentöne: einstellbar 6 (verschiedene) oder 1
(gleichbleibend)
- Alarmdauer: einstellbar 30/60 Sekunden
- Lautstärke des Sirenenchirpen: einstellbar (""Leise"",
""Laut"", und ""Aus"")
- Abmessungen der Sirene: 84x83x72mm
AUSGÄNGE
- Wegfahrsperrenrelais ""FailSafe"" im Lieferumfang (15A belastbar)
- analoger Alarmausgang (200mA belastbar), für die Fahrzeughupe oder einem
optionalen GPS-Ortungssystem
- analoger Blinker/Standlicht Ausgang (200mA belastbar), wenn nicht über den
CAN angesteuert werden kann
- analoger AUX-Kanal zur Steuerung von optionalem Zubehör (200mA belastbar),
wenn 2x die Verriegelungstaste der Fernbedienung gedrückt wird
- analoger Scharfausgang (500mA belastbar), zur Steuerung von optionalem
Zubehör
HINWEIS ZUR FIRMWARE
Diese CAN-Bus Alarmanlagen werden ohne fahrzeugspezifische Firmware
ausgeliefert. Weil die Alarmanlagen auf dem Datenbus lesen und schreiben
können, ist die Firmware deutlich komplexer und muß zuvor mit dem XKLOADER2
oder XKLOADER3 Programmiergerät aufgespielt werden. Wir können gerne kostenlos
die passende Firmware für Sie aufspielen. Geben Sie bei Ihrer Bestellung den
exakten Fahrzeugtyp und Baujahr an. Außerdem ist wichtig ob das Fahrzeug über
einen Komfortzugang (Smart Key) verfügt. Weitere Informationen und die aktuelle
Firmware für Ihr Fahrzeug finden Sie auch unter: www.directechs.com in
englischer Sprache.
EINSTELLUNGEN
Die wichtigsten Betriebseinstellungen kann man mit dem in der LED integrierten
Servicetaster selber ändern. Schneller und umfangreicher geht das mit dem
optional erhältlichen ""Bitwriter"" Programmiergerät. Der kann an die
seriellen ""ESP"" Schnittstelle einfach eingesteckt werden. Damit kann
man auch der Alarmanlage einen Code eingeben bzw. die Einstellungen durch einem
manuellen Fremdzugriff sperren. Wir empfehlen das optional erhältliche
Bitwriter Kabel in jedes Fahrzeug einzubauen.
RECHTLICHER HINWEIS
Wir empfehlen die Aktivierung der Sirenentöne beim Schärfen/Entschärfen
(Menüpunkt 1-2). Damit erhalten Sie als Nutzer der Alarmanlage akustische
Meldungen über den Zustand der Alarmanlage. Sie werden durch leise Sirenentöne
(Sirenenchirpen) informiert ob die Alarmanlage fehlerfrei geschärft wurde. Eine
akustische Fehlermeldung (Sirenenchirpen) würde eine noch offene Türe,
manipulierter Alarmsensor etc. sofort melden. Jedoch ist dieses Sirenenchirpen
innerhalb der EU nicht zulässig. Die EU Richtlinien erlauben nur ein
gleichbleibender Sirenenton bei einem erfolgtem Einbruch von <30 Sekunden
Dauer.
ALLGEMEINE TECHNISCHE DATEN
- Betriebsspannung 12 Volt DC
- Ruhestrom <14mA
- Low Speed CAN-Bus
- Abmessungen Alarmzentrale 9,0 cm x 5,7cm x 3,2cm
ECE-PRÜFZEICHEN
- E11 97R 2311
- E11 10R 024543
THATCHAM VERSICHERUNGS-ZERTIFIZIERUNG
In Kombination mit einer 515M Notstromsirene und einem US509 Innenraumsensor
wurde diese Alarmanlage in folgenden Klassen von der Thatcham zertifiziert:
Fahrzeugkategorie 2 klassifiziert als Alarmanlage der Kategorie 2-1
Fahrzeugkategorie 3 klassifiziert als Alarmanlage der Kategorie L2-1
Die von der thatcham.org ausgestellten Zertifikate finden Sie unter dem Reiter
""Download"".
HINWEIS ZUM FIRMWARE UPLOAD
Bitte verwenden Sie nur den Microsoft Internet Explorer mit der XpressVIP 4.3
(ActiveX) Software um die Firmware auf die CAN3901V Alarmanlage aufzuspielen.
Andere Browser werden nicht automatisch unterstützt und es könnte u.U. zu
Fehlern kommen.
HINWEIS ZUR INSTALLATION
Der optional erhältliche MS508 Radarsensor kann nicht direkt an die 4-polige
Sensor Buchse der CAN3901 angeschlossen werden. Der Stromverbrauch des MS508
ist dafür zu hoch. Verbinden Sie die Stromleitungen des MS508 direkt mit
Dauerplus und dem ""Masse wenn geschärft"" Ausgang.
HINWEIS ZUR AUSSTATTUNG
Je nach Fahrzeugtyp und Ausstattung können zusätzliche Kosten für Montage,
Adaptionen und Datenbusmodule entstehen, wenn Sie das Fahrzeug steuern und
fernstarten wollen.
LIEFERUMFANG
- Alarmzentrale
- 6-Ton Sirene
- 15A Wegfahrsperrenrelais mit Kabelbaum
- Servicetaster mit integrierter blauer Status-LED
- Verlängerungskabel für Servicetaster
- diverse Kabelbäume
- Servicekarte
- deutsch/englische Anleitungen
- zwei Warnaufkleber für die Fenster
Weitere Suchbegriffe
DIRECTED, 3901T, 3901t VIPER 3901V, 3901v
Hinweise zur Bestellung:
Diese Alarmanlage beinhaltet im Rahmen der serienmäßigen Auslieferung keine fahrzeugspezifische Software. Wir laden Ihnen kostenlos die passende Software auf das Alarmsystem und liefern Ihnen ein Anschlussdiagramm vom Auto mit dazu. Bitte geben Sie auf der Bestellübersicht im Textfeld unbedingt an, für welches Fahrzeug Sie die Alarmanlage benötigen (HSN TSN und Baujahr) und geben Sie für eventuelle Rückfragen bei der Bestellung ihre Telefonnummer mit an.
| Verfügbar ist die CAN-Bus Auto Alarmanlage für über 400 Fahrzeugtypen. Besonders
einfach ist die Handhabung, denn das System kann über die original
Fahrzeug-Fernbedienung geschärft sowie entschärft werden.
Ausgeliefert wird dieser Alarmanlagentyp bereits fertig auf den Fahrzeugtyp
programmiert. Zur Einrichtung geben Sie bitte bereits bei der Bestellung das
PKW-Modell, den Fahrzeugtyp und das Baujahr über das Feld „Weitere Nachricht“
in der Bestellabwicklung an. Sollte dies bei der Bestellung nicht erfolgen,
können Sie die Einstellung auch selbst vornehmen – ganz einfach mit Hilfe der
zwei Einstellregler am Steuerteil der Alarmanlage.
Je nach Ausbaustufe werden nur vier bis
sechs Kabel mit dem Fahrzeug verbunden und Sie sind fertig mit der
Installation. Der große Vorteil dieses Systems ist die Möglichkeit die
Blinksignale bei vielen Fahrzeugen, direkt auf den CAN-Bus zu schreiben, was die
Installation vereinfacht, da keine Blinkerleitungen im Fahrzeug ausgemessen
werden müssen. Im Steuerteil ist ein Erschütterungssensor integriert, welcher
sich stufenlos auf die Gegebenheiten einstellen lässt. Ein detaillierter fahrzeugsspezifischer
Anschlussplan runden das System ab. Der akustische Alarm wird über die
Fahrzeughupe oder durch eine Alarmsirene erzeugt. Welche Art des akustischen
Alarms Sie bevorzugen, können Sie oberhalb in der Auswahlbox wählen. Lediglich
beim Alarmsystem mit Alarmsirene ist zusätzlich ein Kabel im Motorraum zu
verlegen.
Keine Sorge vor Trickeinbrechern: Aktuell werden vermehrt Alarmanlagen mit
kopierten oder gestohlenen Werksfernbedienungen oder Verlängerung des KeylessGo
Signals entschärft. Verhindert werden kann das ganz einfach mit dem optionalen
Handsender oder Transponder. Dieser wird am System angemeldet und das
Entschärfen ist nur durch den zusätzlichen Handsender möglich. Bei Verwendung
des Transponders, muss beim Entschärfen der Transponder in Reichweite sein,
ansonsten löst die Alarmanlage den Alarm aus. Diebe können so mithilfe eines
kopiertem Schlüssel-Code oder verlängertem Transponder-Signal die Alarmanlage
nicht entschärfen. Das Scharfschalten der Alarmanlage kann mit original
Fahrzeug-Fernbedienung, KeylessGo oder Alarmanlagen-Fernbedienung erfolgen.
FUNKTIONEN:
| Der Funk-Bewegungsmelder wurde speziell für die Überwachung von großen Räumen wie z.B. bei Wohnmobilen, Booten oder LKW Laderäumen konzipiert. Bei diesem Sensor handelt es sich um einen Bewegungsmelder für den Innenbereich, der kabellos direkt mit der Alarmanlage kommuniziert. Er wird direkt am Alarmsystem angemeldet und löst den Alarm bei Erkennung einer Bewegung aus. Bei Bedarf lässt sich die Alarmzone abschalten und man kann sich bei geschärfter Alarmanlage im überwachten Bereich bewegen. Der Sensor ist darauf abgestimmt speziell bei hohen Temperaturen eine korrekte Erfassung zu gewährleisten. Der Bewegungssensor erfasst 64 Zonen im überwachten Bereich. An jedem Punkt des Erkennungsbereich werden mehr als 4 Zonen dazu verwendet, zu bestätigen, ob ein Alarm ausgelöst werden soll oder nicht. Die Empfindlichkeit des Bewegungsmelders wird bei hohen Temperaturen automatisch erhöht. Dies gilt besonders bei Hintergrundtemperaturen von 35–37 °C, also im Bereich der Temperatur des menschlichen Körpers. Der Sensor ist mit einem Stromsparmodus ausgestattet und verbraucht nur 35 µAmp. Dies ermöglicht einen langen kabellosen Betrieb des Sensors mit nur einer CR2032 Knopfzelle. In Verbindung mit dem Funkempfänger HPS58 lässt sich jedes Alarmsystem mit diesem Bewegungsmelder erweitern. FUNKTIONEN Einstellung als Weitwinkel oder Langstreckenlinse Abdeckung: 11 m x 8 m oder 17m x 2 m Installationshöhe: 1,2 – 2,4m 1 Jahr Betrieb mit CR2032 Batterie Fehlalarmsicher durch 64 Zonen und Auswertung von 4 Zonen gleichzeitig versiegelter Optikteil zum Schutz vor Insekten Sabotagealarm kompatibel mit Patrolline Alarmsystemen und dem Funkempfänger 2,4 GHz Funkübertragung Verfügbare Downloads und Anleitung: Download Anleitung Bewegungsmelder ab 2020: Download |
