AMPIRE KAX-TRANSIT – Rückfahrkamera für Ford Transit H2 2014–2019

Beschreibung

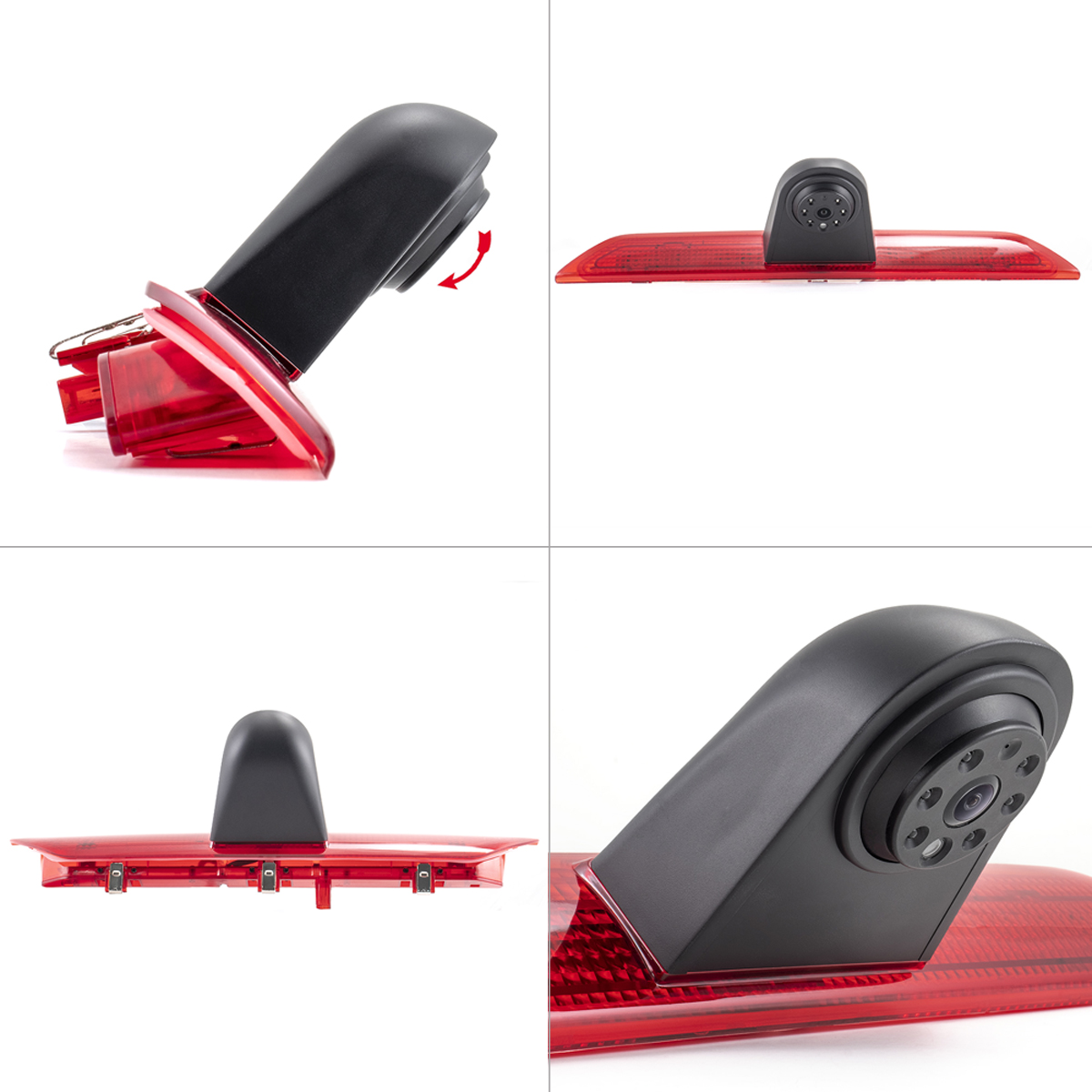

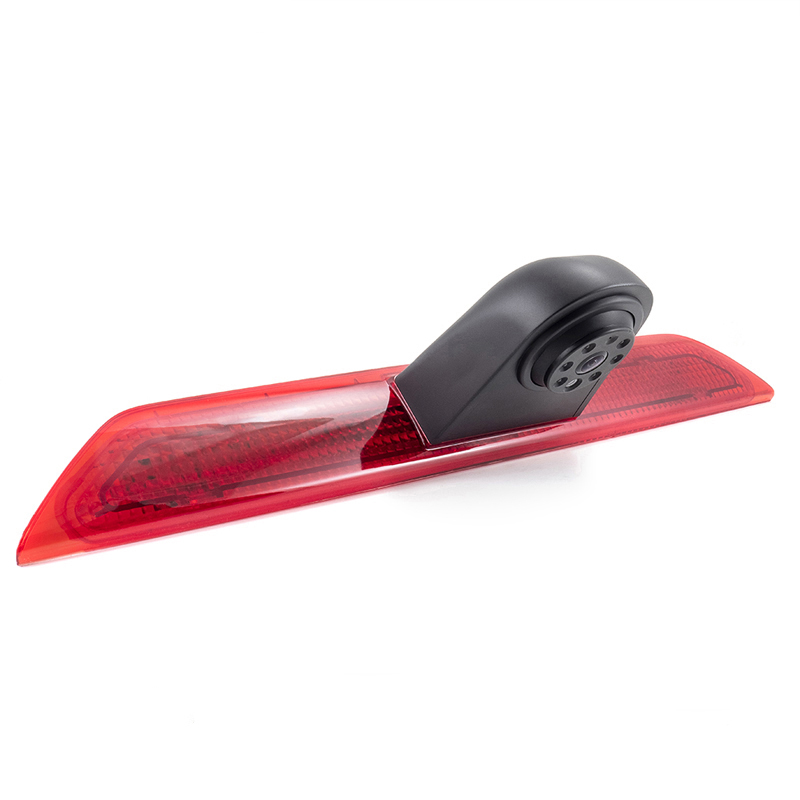

AMPIRE KAX-TRANSIT: Rückfahrkamera für Ford Transit H2 2014–2019

Die AMPIRE KAX-TRANSIT ist eine fahrzeugspezifische Rückfahrkamera für Ford Transit H2 2014–2019. Sie nutzt den Bereich der dritten Bremsleuchte und liefert ein hochauflösendes AHD-Kamerabild. Die aktuelle Produktbeschreibung nennt zusätzlich eine CVBS-Signaloption. Das Kamera-Set umfasst außerdem Netzteil und zehn Meter Verlängerungskabel.

Fahrzeugzuordnung und Montage

Ford Transit der siebten Generation mit Dach H2, Baujahre 2014–2019. Anstelle des werkseitigen Bremslichtglases. Die Angabe bezieht sich ausdrücklich auf das H2-Dach; andere Dachvarianten sind nicht pauschal eingeschlossen. Vor der Bestellung werden Baujahr, Karosserieform und vorhandene Bremsleuchte miteinander abgeglichen. Eine Modellbezeichnung allein reicht bei unterschiedlichen Heck- und Dachausführungen nicht immer aus.

Videosignal und vorhandenen Bildschirm prüfen

Im AHD-Betrieb beträgt die Auflösung 1920 × 1080 Pixel. Die technischen Daten nennen AHD 1080p mit 25 Bildern pro Sekunde sowie CVBS. Auf einigen Herstellerseiten stehen zusätzlich abweichende Hinweise zur Bildrate. Vor dem Anschluss werden deshalb die konkrete Kameraeinstellung und die unterstützten Formate des Monitors abgeglichen. Bei einem Werksradio kann ein passendes Kamera-Interface erforderlich sein. Dieses gehört nicht automatisch zum Kamera-Set.

Bildausschnitt und Hilfslinien

Der angegebene Sichtwinkel beträgt 125 Grad horizontal, 70 Grad vertikal und 165 Grad diagonal. Das Bild ist horizontal gespiegelt. Hilfslinien sind vorhanden und können entsprechend der Anleitung deaktiviert werden. Sie helfen bei der Orientierung, liefern aber keine gemessene Entfernung. Ob eine Anhängerkupplung im Bild sichtbar ist, hängt unter anderem von Dachaufbau, Kameraposition und Kupplung ab. Eine uneingeschränkte Sicht auf den Kugelkopf wird deshalb nicht zugesichert.

Kameragehäuse und Lichtverhältnisse

Eine integrierte Infrarotbeleuchtung unterstützt die Sicht bei Dunkelheit. Der Kamerakopf ist mit IP68 angegeben. Die Kamera ist für den vorgesehenen Außeneinsatz am Fahrzeug konstruiert. Die Linse muss frei von Schmutz bleiben; Regentropfen, Gegenlicht und verdeckende Fahrzeugteile können das Bild beeinflussen. Die Dichtigkeit des Kamerakopfs ersetzt keine geschützte Verlegung der Kabel und Steckverbindungen.

Anschluss und Lieferumfang

Die Betriebsspannung ist mit 9–16 Volt DC angegeben. Das Set enthält das Netzteil AK1037 und die zehn Meter lange MINI-DIN-Verlängerung AK1039 mit blauen Steckern. Vor dem Einbau wird der vollständige Weg vom Fahrzeugheck bis zum Bildschirm geplant. Die reine Fahrzeuglänge ist dafür nicht ausreichend, weil Durchführungen, Verkleidungen und Reserven an den Anschlüssen ebenfalls Leitung benötigen. Monitor und gegebenenfalls ein fahrzeugspezifisches Interface werden separat ausgewählt.

Nachrüstung in Berlin

Wir prüfen vor dem Einbau die passende Bauform und stimmen Kamera, Bildschirm und Aktivierung aufeinander ab. Nach der Montage werden Bremslichtfunktion, Kamerabild und die Umschaltung beim Rückwärtsfahren kontrolliert. Die Kamera unterstützt die Übersicht beim Rangieren, ersetzt aber weder die Beobachtung der Umgebung noch eine vorsichtige Fahrweise. Für Sonderaufbauten ist eine individuelle Einbauprüfung sinnvoll.

Was die fahrzeugspezifische Bauform leistet

Die angepasste Form betrifft den vorgesehenen Montagebereich. Sie macht ein vorhandenes Werksradio nicht automatisch kamerafähig. Mechanische Passform und elektrische beziehungsweise videotechnische Einbindung werden deshalb getrennt geprüft.

Technische Daten und Ausstattung

• Auflösung im AHD-Modus: 1920 × 1080 Pixel
• Sichtwinkel: 125° horizontal / 70° vertikal / 165° diagonal
• Horizontal gespiegelte Bilddarstellung; abschaltbare Hilfslinien
• Betriebsspannung: 9–16 V DC
• Stromaufnahme: maximal 250 mA
• Schutzklasse: IP68
• Betriebstemperatur: −20 bis +70 °C
• Verlängerung: 10 m, vierpoliges MINI-DIN-System

Lieferumfang

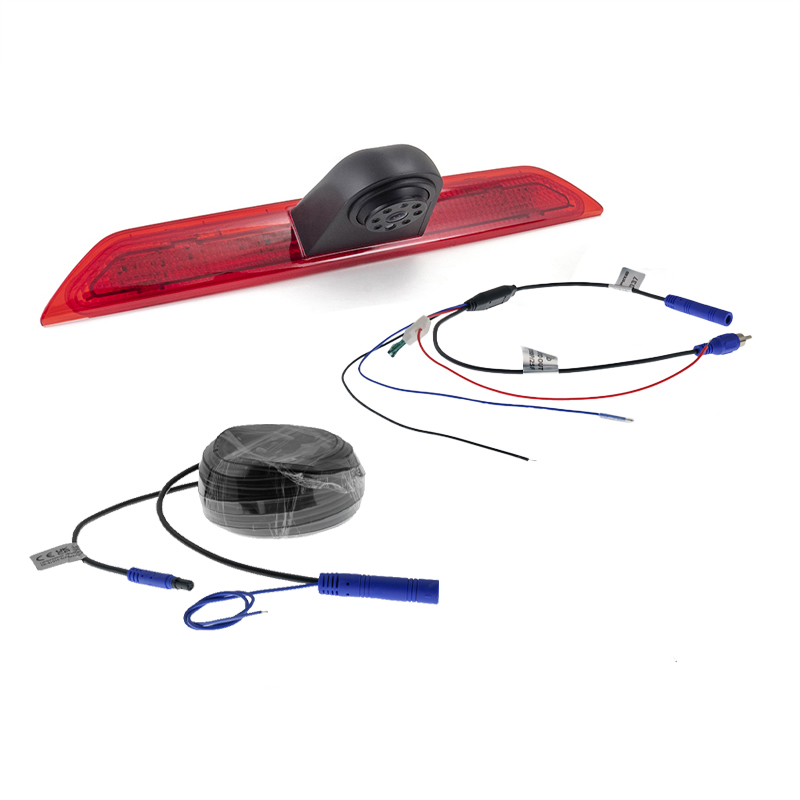

Rückfahrkamera, Netzteil AK1037 und 10-m-Verlängerungskabel AK1039.

Downloads

Bedienungs- und Einbauanleitung KAX-TRANSIT herunterladen (PDF)

Beratung und Einbau in Berlin

Für die Auswahl und Montage unterstützen wir Sie mit unserem Einbauservice in Berlin. Gemeinsam prüfen wir, welche Ausstattung zu Ihrem Fahrzeug und der gewünschten Nutzung passt.
