AMPIRE KAX403 – Mini-Unterbaukamera mit AHD und CVBS

Beschreibung

AMPIRE KAX403: Mini-Unterbaukamera mit AHD und CVBS

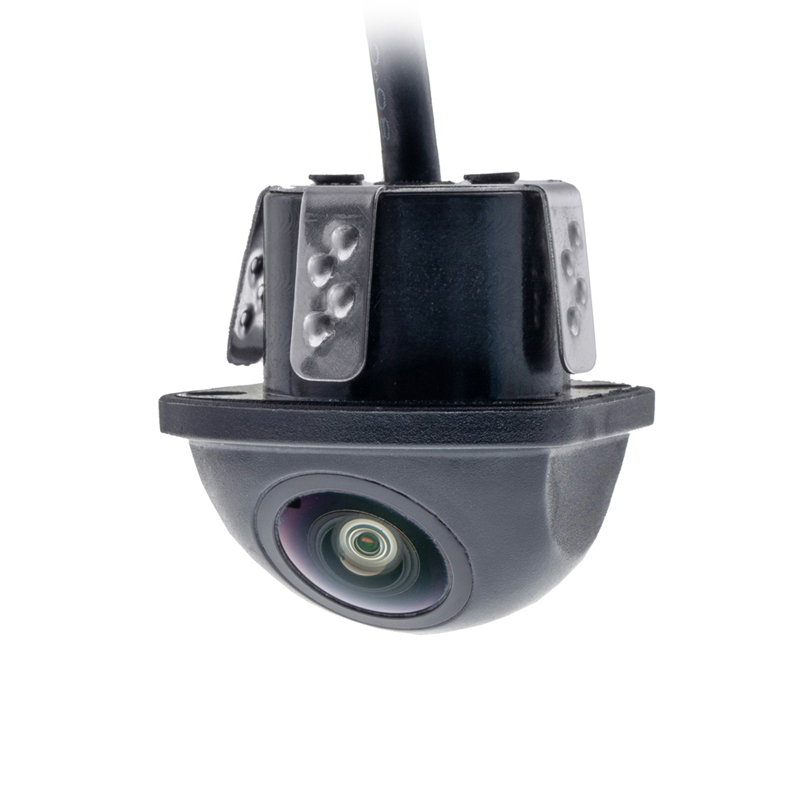

Die AMPIRE KAX403 ist eine mini-unterbaukamera für die Kamera-Nachrüstung am Fahrzeug. Im AHD-Modus liefert sie 1920 × 1080 Pixel bei 25 Bildern pro Sekunde. Alternativ kann sie für einen geeigneten CVBS-Eingang konfiguriert werden. Zum Lieferumfang gehören ein 8-Meter-Verlängerungskabel und das Netzteil AK1037.

Bauform und Ausrichtung

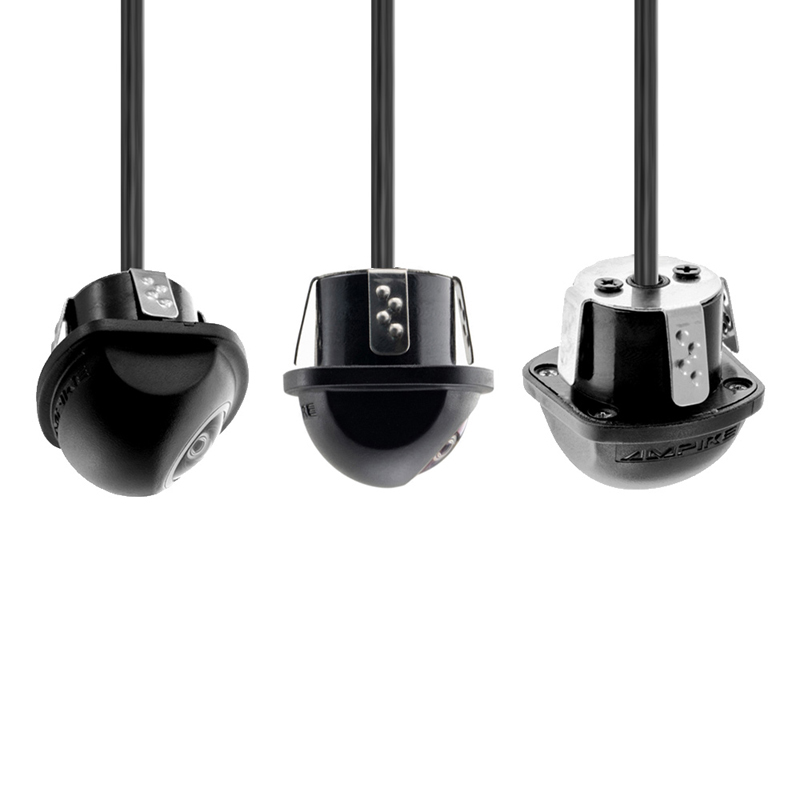

Die KAX403 wird in einer 21-mm-Öffnung montiert. Ein passender Bohrer gehört zum Lieferumfang. Die Edelstahlbefestigung und das kleine Gehäuse ermöglichen eine kompakte Integration. Vor der Montage wird geprüft, welche Fläche zur Befestigung geeignet ist und ob Karosserieteile den gewünschten Bildausschnitt verdecken. Die sichtbare Fahrzeugkante kann bei der Orientierung helfen. Eine Probeansicht vor der endgültigen Befestigung erleichtert die Ausrichtung.

Monitor und Videosignal müssen zusammenpassen

AHD und CVBS sind unterschiedliche Videosignalformate. Ein vorhandener Kameraanschluss ist deshalb nicht automatisch für die Full-HD-Ausgabe geeignet. Im AHD-Modus muss der angeschlossene Monitor beziehungsweise das Interface 1080p mit 25 Bildern pro Sekunde unterstützen. Für Geräte mit einem entsprechenden CVBS-, FBAS- oder NTSC-Eingang wird die Kamera gemäß Anleitung umgestellt. Ein mechanisch passender Stecker allein bestätigt die Signalverträglichkeit nicht.

Bildbereich und Orientierung

Der horizontale Sichtwinkel beträgt 150 Grad, der diagonale 170 Grad und der vertikale 90 Grad. Diese Angaben beschreiben unterschiedliche Richtungen und sollten beim Vergleich nicht gleichgesetzt werden. Die Bilddarstellung kann gespiegelt und um 180 Grad gedreht werden. Zusätzlich stehen Hilfslinien zur Verfügung. Die Einstellungen müssen zur Verwendung an Front oder Heck und zur tatsächlichen Montage passen. Hilfslinien sind eine Orientierungshilfe und keine automatische Abstandsmessung.

Gehäuse für den Außeneinsatz

Der Kamerakopf ist mit IP69K angegeben. Das mattschwarze Gehäuse ist für den Einsatz außen am Fahrzeug ausgelegt; AMPIRE nennt außerdem die Eignung für den Dauerbetrieb. Die Kamera besitzt automatischen Weißabgleich und automatische Videopegelanpassung. Die Glaslinse sollte beim Einbau vor mechanischer Beschädigung geschützt werden. Die Dichtigkeit des Kamerakopfs ersetzt keine sorgfältige Verlegung und geschützte Verbindung der übrigen Anschlussstellen.

Versorgung und Kabelführung

Die Betriebsspannung beträgt 6 bis 26 Volt Gleichspannung, die angegebene Stromaufnahme 60 bis 90 mA. Für die Einbauplanung sind der tatsächliche Leitungsweg und die Versorgung am vorgesehenen Anschluss entscheidend. Acht Meter Kabel müssen nicht nur die Fahrzeuglänge, sondern auch Bögen, Durchführungen und den Weg zum Bildschirm abdecken. Steckverbindungen sollten zugänglich bleiben, ohne ungeschützt Feuchtigkeit oder mechanischer Belastung ausgesetzt zu sein.

Nach dem Einbau prüfen

Vor dem ersten Einsatz werden Videosignal, Bildausrichtung und gegebenenfalls die Umschaltung des Monitors getestet. Ein Blick auf nahe und weiter entfernte Gegenstände zeigt, welcher Bereich tatsächlich sichtbar ist. Verschmutzung der Linse oder ungünstige Beleuchtung kann die Sicht einschränken. Auch mit Kamera bleibt die Kontrolle der Umgebung beim Rangieren erforderlich. Auf Wunsch planen wir Kamera, passenden Bildschirm und Einbau als abgestimmtes System.

Technische Daten und Ausstattung

• AHD: 1920 × 1080 Pixel bei 25 FPS; CVBS konfigurierbar
• Sichtwinkel: 150° horizontal, 90° vertikal, 170° diagonal
• Schutzklasse Kamerakopf: IP69K
• Spiegelung, 180°-Drehung und Hilfslinien einstellbar
• Versorgung: 6–26 V DC; Stromaufnahme: 60–90 mA
• Abmessungen: 27,5 × 28,2 × 28,5 mm
• Arbeitstemperatur: −40 bis +75 °C

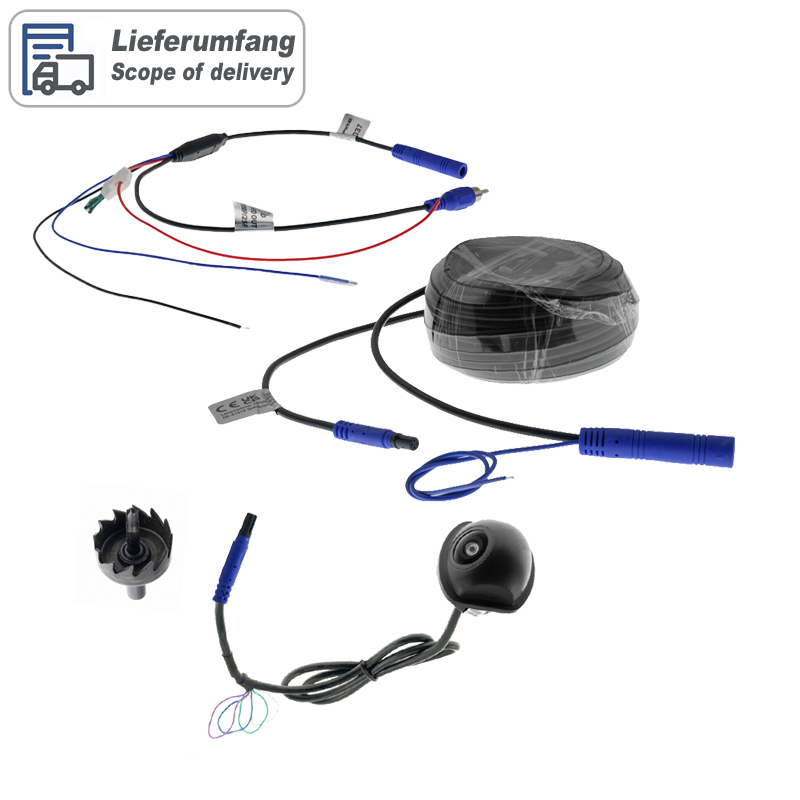

Lieferumfang

Kamera, 8-m-Verlängerungskabel AK1038, Netzteil AK1037 und Bedienungsanleitung. Zusätzlich: 21-mm-Bohrer.

Downloads

Bedienungs- und Einbauanleitung KAX403 herunterladen (PDF)

Beratung und Einbau in Berlin

Für die Auswahl und Montage unterstützen wir Sie mit unserem Einbauservice in Berlin. Gemeinsam prüfen wir, welche Ausstattung zu Ihrem Fahrzeug und der gewünschten Nutzung passt.
